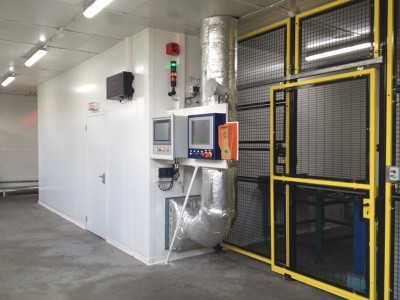

Salle blanche conditionnée

Application : Sidérurgie

Besoin client

Etudier et réaliser une salle blanche complète, avec pour objectif de la conditionner :

  • Température : 20°c +/- 3°,
  • Humidité relative : 20% +/- 5%,
  • Surpression : +20 Pa, compris ouvertures pour le passage de bande (process).

Mission d'ACR Eng

Enceinte salle blanche :

Panneaux de salle blanche (faces lisses, épaisseurs 60 à 80 de laine de roche) avec porte d’accès,
Eclairage de la salle blanche : 4 luminaires LED encastrés.

Equipements techniques pour le conditionnement de la salle blanche :

Un caisson de mélange 3 voies, avec filtres : air recyclé, air neuf extérieur, air neuf intérieur,
Un déshydrateur (roue déssicante et ventilateur air humide),
Un ventilateur air process pour toute l’installation,
Une batterie froide eau glacée,
Une batterie chaude électrique,
Un groupe de production d’eau glacée (pour la batterie froide),
Une prestation complète de tuyauterie : ballon tampon, vanne 3 voies motorisée …
Gaines en acier galvanisé, calorifugées. Avec registres manuels et grilles de soufflage / reprise.

Capteurs et mesures :

Pour la salle blanche : un capteur de pression ; température ; HR et HA,
Dans la gaine au refoulement du ventilateur : un capteur de pression,
Sur les deux étages de filtre : un capteur à contact (encrassement).

Electricité et automatisme :

Une armoire dans la sous-station, avec son automate,
Un coffret dans la salle blanche, pour l’éclairage et les prises de courant,

Une commandé déportée, écran de 15 pouces,
Un afficheur communicatif,
Tous les câblages, goulottes …
