Climatisation 20 000 m3/h

Application : Energie et chimie

Climatisation 20 000 m3/h

Besoin client

Extraction des enzymes et soufflage d'air conditionné dans un local de production de doses de lessive :

  • Extraction des enzymes au coeur du process,
  • Soufflage d'un air traité en température et humidité (climatisation) soit 20°c et 40% HR.



Mission d'ACR Eng

Mission démarrée par un bilan thermique, afin de connaitre les conditions de l'air neuf et de l'air à reprendre dans le local doses.

Conception, réalisation et mise en service de l'ensemble.

Partie aéraulique :

  • Une CTA pour extraction de 21 000 m3/h avec filtration F8.
  • Une CTA pour soufflage de 21 000 m3/h avec caisson de mélange, filtration G4 / F8 / H13, batterie eau froide, batterie eau chaude, batterie électrique.
  • Reprise de l'air par gaines spiralées en acier galvanisé.
  • Soufflage de l'air par gaines spiralées en acier galvanisé, et diffusion par gaine textile.

Partie hydraulique :

  • Une pompe à chaleur pour production d'eau froide (puissance 140 kW) et d'eau chaude (puissance 200 kW), avec système permettant la récupération d'énergie sur la production d'eau froide pour produire l'eau chaude.

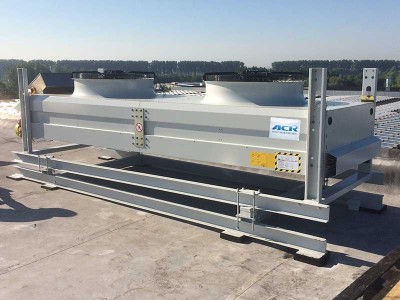

  • Un aéroréfrigérant pour garantir le retour eau chaude à bonne température (dissipation de calories si nécessaire).
  • 2 vannes 3 voies et 1 vanne 2 voies (motorisées) pour la régulation sur le débit d'eau froide et d'eau chaude.
  • Un réseau de tuyauteries acier calorifugé comprenant ballons tampons, vases d'expansion, filtres, vannes ...

Partie électrique :

  • Des sondes de température et humidité en ambiance et en gaines.
  • Une armoire électrique avec une configuration automate et écran tactile pour alimentation et pilotage de l'installation.
